I grandi trasformatori di potenza svolgono un ruolo fondamentale nella rete elettrica, facilitando la trasmissione e la distribuzione efficiente dell’energia elettrica. Tuttavia, a causa del loro funzionamento ad alta potenza e della presenza di materiali isolanti infiammabili, la protezione antincendio è della massima importanza. In qualità di grande fornitore di trasformatori di potenza, comprendiamo la natura critica di questi requisiti e ci impegniamo a fornire prodotti che soddisfino i più elevati standard di protezione antincendio.
1. Componenti pericolosi per l'incendio nei trasformatori di potenza di grandi dimensioni
I trasformatori di potenza di grandi dimensioni contengono in genere diversi componenti pericolosi per l'incendio. Il più significativo di questi è l'olio isolante. L'olio minerale è comunemente usato come mezzo isolante e di raffreddamento nei trasformatori. Ha buone proprietà di isolamento elettrico e può dissipare efficacemente il calore generato durante il funzionamento del trasformatore. Tuttavia, l'olio minerale è infiammabile, con un punto di infiammabilità generalmente compreso tra 130°C e 160°C. Se il trasformatore presenta un guasto interno, come un cortocircuito, la temperatura può aumentare rapidamente, incendiando potenzialmente l'olio isolante.
Un altro componente soggetto ad incendio è l'avvolgimento. Gli avvolgimenti sono costituiti da conduttori in rame o alluminio, isolati con materiali come carta o vernice. Il surriscaldamento dovuto a sovraccarico, collegamento inadeguato o rottura dell'isolamento può causare l'incendio dei materiali isolanti. Inoltre, anche il nucleo del trasformatore, costituito da lamiere di acciaio laminate, può generare calore. Sebbene il nucleo stesso non sia infiammabile, il calore eccessivo può trasferirsi ai componenti infiammabili circostanti.
2. Standard internazionali e nazionali di protezione antincendio
Per garantire la sicurezza dei trasformatori di potenza di grandi dimensioni sono stati stabiliti vari standard internazionali e nazionali. Ad esempio, la Commissione Elettrotecnica Internazionale (IEC) ha sviluppato una serie di standard relativi alla protezione antincendio dei trasformatori. La norma IEC 60076 - 14 specifica i requisiti per la progettazione e l'installazione di trasformatori per prevenire e mitigare gli effetti degli incendi.
Negli Stati Uniti, la National Fire Protection Association (NFPA) pubblica la norma NFPA 850, che fornisce linee guida per la protezione antincendio di impianti di generazione elettrica, sottostazioni e stazioni di conversione di corrente continua ad alta tensione. Questi standard coprono aspetti quali l'ubicazione del trasformatore, gli involucri resistenti al fuoco e i sistemi di soppressione degli incendi.
3. Requisiti di progettazione per la protezione antincendio
3.1 Posizione e disposizione
La posizione di un trasformatore di potenza di grandi dimensioni è fondamentale per la protezione antincendio. I trasformatori devono essere installati in aree ben ventilate, lontano da materiali e strutture infiammabili. Dovrebbero essere posizionati a una distanza sufficiente dagli edifici, in particolare quelli ad alta occupazione o con contenuti di alto valore. Ad esempio, potrebbe essere necessaria una distanza minima di diversi metri tra il trasformatore e gli edifici vicini per impedire la propagazione dell'incendio.
Anche la disposizione del piazzale del trasformatore è importante. È necessario fornire uno spazio adeguato tra più trasformatori per evitare che un incendio in un trasformatore si diffonda agli altri. È possibile installare barriere resistenti al fuoco tra i trasformatori per migliorare ulteriormente la protezione antincendio.
3.2 Involucri resistenti al fuoco
L'utilizzo di involucri resistenti al fuoco può ridurre significativamente il rischio di propagazione dell'incendio dal trasformatore all'ambiente circostante. Questi involucri sono generalmente realizzati con materiali con elevata resistenza al fuoco, come cemento o acciaio. Possono impedire il rilascio di olio isolante in fiamme e limitare la propagazione di fiamme e fumo.
La progettazione dell'involucro dovrebbe considerare anche la ventilazione per prevenire l'accumulo di gas esplosivi. Le aperture di ventilazione dovrebbero essere progettate in modo da consentire il rilascio di gas impedendo al contempo l'ingresso di fonti di fuoco esterne.
3.3 Materiali isolanti
La scelta dei materiali isolanti adeguati è essenziale per la protezione antincendio. Oltre al tradizionale olio minerale vengono sempre più utilizzati fluidi isolanti alternativi con migliori proprietà antincendio. Ad esempio, gli oli con punto di infiammabilità elevato, come gli oli a base di silicone, hanno un punto di infiammabilità molto più elevato rispetto all'olio minerale, riducendo il rischio di ignizione.
In alcuni trasformatori possono essere utilizzati anche materiali isolanti solidi, come la carta impregnata di resina epossidica. Questi materiali hanno buone proprietà di isolamento elettrico e sono meno infiammabili rispetto ai tradizionali isolanti in carta.
4. Sistemi di estinzione incendi
4.1 Sistemi a base acqua
I sistemi antincendio a base acqua sono comunemente utilizzati per trasformatori di potenza di grandi dimensioni. È possibile installare sistemi sprinkler sopra il trasformatore per raffreddare la superficie ed estinguere l'incendio. I sistemi sprinkler a diluvio, che possono coprire rapidamente una vasta area, sono spesso preferiti per la protezione antincendio dei trasformatori.
I sistemi water-mist sono un'altra opzione. Usano fini goccioline d'acqua per raffreddare il trasformatore e sopprimere l'incendio. I sistemi water-mist hanno il vantaggio di utilizzare meno acqua rispetto ai tradizionali sistemi sprinkler, riducendo il rischio di danni causati dall'acqua al trasformatore e alle apparecchiature circostanti.
4.2 Sistemi a base di schiuma
I sistemi antincendio a base di schiuma possono essere efficaci anche per gli incendi dei trasformatori. La schiuma può formare una coltre sull'olio in fiamme, impedendo all'ossigeno di raggiungere il carburante e di estinguere l'incendio. Questi sistemi sono particolarmente adatti per incendi di trasformatori su larga scala.
4.3 Sistemi basati su gas
In alcuni casi è possibile utilizzare sistemi antincendio a gas, come anidride carbonica (CO₂) o detergenti. I sistemi a CO₂ funzionano spostando l’ossigeno nell’area protetta, soffocando il fuoco. Tuttavia, la CO₂ è un gas pericoloso e quando si utilizzano questi sistemi è necessario adottare misure di sicurezza adeguate. Gli agenti puliti, come FM-200, sono rispettosi dell'ambiente e possono estinguere rapidamente gli incendi senza lasciare residui.
5. Sistemi di monitoraggio e rilevamento
5.1 Monitoraggio della temperatura
Il monitoraggio continuo della temperatura è essenziale per rilevare potenziali rischi di incendio nei trasformatori di potenza di grandi dimensioni. Termocoppie o rilevatori di temperatura a resistenza (RTD) possono essere installati nei punti critici del trasformatore, come gli avvolgimenti e l'olio. Se la temperatura supera un limite preimpostato, è possibile attivare un allarme, consentendo una manutenzione tempestiva o l'arresto del trasformatore.
5.2 Rilevazione del gas
La decomposizione dei materiali isolanti e dell'olio in condizioni di alta temperatura può produrre gas come idrogeno, metano ed etilene. I sistemi di rilevamento gas possono monitorare la concentrazione di questi gas nell'olio del trasformatore o nell'atmosfera circostante. Un aumento della concentrazione di gas può indicare un guasto interno che, se non risolto tempestivamente, può provocare un incendio.
5.3 Rilevazione di fumo
I rilevatori di fumo possono essere installati nell'involucro del trasformatore o nell'area circostante per rilevare i primi segnali di incendio. Una volta rilevato il fumo, è possibile attivare il sistema antincendio e adottare le opportune misure di emergenza.
6. Il nostro impegno come fornitore
In qualità di fornitore di trasformatori di potenza di grandi dimensioni, ci impegniamo a soddisfare e superare i requisiti di protezione antincendio. Utilizziamo le più recenti tecniche di progettazione e materiali di alta qualità per garantire la sicurezza antincendio dei nostri trasformatori. I nostri prodotti sono progettati per essere conformi agli standard internazionali e nazionali e investiamo continuamente in ricerca e sviluppo per migliorare le caratteristiche di protezione antincendio.

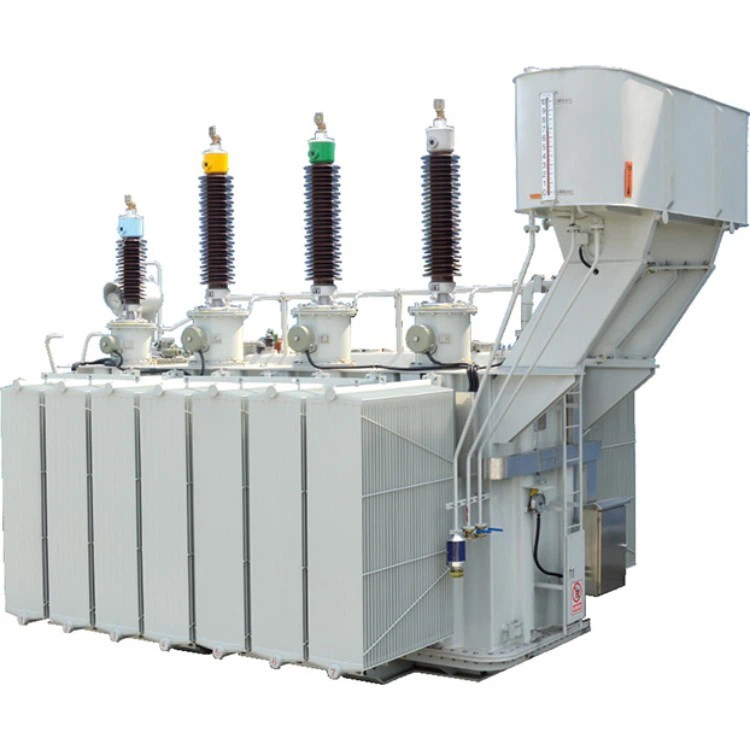

Offriamo una vasta gamma di trasformatori di potenza di grandi dimensioni, inclusiTrasformatore di alimentazione CA,Trasformatore della sottostazione dell'unità, ETrasformatore di potenza ad alta tensione. Ciascuno di questi trasformatori è progettato pensando alla protezione antincendio, dalla selezione dei materiali isolanti alla progettazione dei sistemi antincendio.
Se operi nel mercato dei trasformatori di potenza di grandi dimensioni e sei preoccupato per la protezione antincendio, ti invitiamo a contattarci per una discussione dettagliata. Il nostro team di esperti è in grado di fornirti soluzioni personalizzate in base alle tue specifiche esigenze. Saremo lieti di collaborare con voi per garantire il funzionamento sicuro e affidabile del vostro sistema di alimentazione elettrica.
Riferimenti
- Commissione Elettrotecnica Internazionale (IEC). IEC 60076 - 14: Trasformatori di potenza - Parte 14: Requisiti per i trasformatori per prevenire e mitigare gli effetti degli incendi.
- Associazione nazionale per la protezione antincendio (NFPA). NFPA 850: Pratica raccomandata per la protezione antincendio di impianti di generazione elettrica, sottostazioni e stazioni di conversione di corrente continua ad alta tensione.
